WINPLOT

Software gratuito de la colección de Peanut, desarrollado por Richard Parris de la Phillips Exeter Academy Con Winplot pueden generar gráficos de funciones lineal, cuadrática, hiperbólica, exponencial, geométricas y trigonométricas, aplicadas a distintas áreas de conocimiento: demografía, biología, física, química, etc. Con este programa los alumnos podrán ejercitar con ecuaciones explícitas, paramétricas, implícitas y cilíndricas, generar curvas simples, tubos e incluso representar ecuaciones diferenciales tanto en dos como en tres ejes (2D y 3D). También permite modificar los valores de X, Y y Z en puntos de corte, número de divisiones, etc. y visualizar animaciones con las gráficas. Se pueden realizar cálculos de órbitas planetarias y generar trayectorias para visualizar en la pantalla.



para descargarlo gratuitamente nos dirigimos al siguiente link: math.exeter.edu/rparris/

Tamaño:  1,025 MB

Plataforma:  Win 95/98/ME/NT/2000/XP

Uso de Winplot

Lo primero que haremos será cambiar nuestro teclado en la pc de idioma de Español a Ingles.

acontinuacion tenemos nuestro menu de herramientas de trabajo

trabajando en dos dimensiones tenemos nuestro plano cartesiano.

esto a su vez nos permite trabajar con ecuaciones, por ejemplo, para graficar una ecuacion nos dirigimos a "Ecua"

damos click en "Explícita" y nos aparecera el siguiente cuadro

en donde anotaremos nuestra ecuacíon a graficar

damos click en ok y listo !! tenemos nuestra ecuación graficada

si buscamos una presentación más formal a nuestra grafica podemos cuadricular nuestra presentación para ello
nos dirigimos a " ver " y enseguida en " cuadrícula "

marcamos en rectangular y punteado

acéptamos y listo !! nuestra presentación mostrada como si fuera en papel milimetrado.

tambien podemos trabajar en un plano en 3d para ello nos dirigimos a ventana - 3-dim

para tener una referencia de el espacio de vectores que estamos trabajando nos dirigimos a ver - caja

a su vez podemos graficar un punto para ello nos dirigimos a Ecua- Punto- Cartesiana

graficaremos un punto por ejemplo el (0,0,0) a su vez, podemós destacarlo en color

le damor click en ok y listo tenemos nuestro punto graficado en el plano 3d

podemos a su vez mover nuestra grafica con las flechas de direcciones del teclado

tambien Winplot nos permite editar texto para lo cual recurrimos a Btsm-Texto

click derecho en una zona libre de nuestra gráfica y acontinuación editamos nuestro texto.

uniendo estos puntos podemos crear un triangulo por medio de los segmentos de dos puntos

nos dirigimos a Ecua-segmento y anotamos de a dos puntos para créar nuestro segmento

finalmente una vez ingresado nuestros tres segmentos nuestra grafica nos mostrara nuestro triangulo

tambien podemos graficar un solido de revolucion por ejemplo graficaremos el volumen de la ecuación y = x² +1 comprendida entre -1 y 1 alrededor del eje X.

Primero nos dirigimos a un grafico en dos dimensiones Ecua-Explícita  y ponemos nuestra ecuación a evaluar en este caso y = x² + 1

en nuestro segundo paso iremos a Una-Reflejar sobre el eje X.

para diferenciar una de la otra grafica podemos editar el color para distinguirlas con mayor facilidad

enseguida nos diriguimos a Una - Superficie de revolución , nos aparece el recuadro en donde sale nuestra ecuación, seleccionamos el eje X y ponemos nuestros limites del solido -1 y 1 .

finalmente en ver supercie y listo tenemos nuestro solido de revolución.

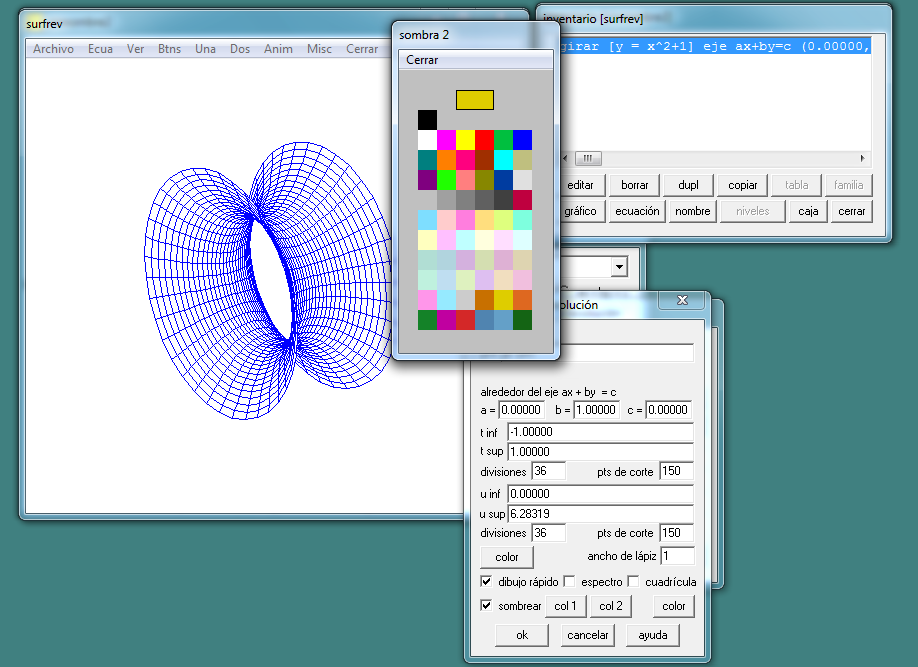

podemos editar nuestro solido para darle una presentación a color para ello nos dirigimos a editar seleccionamos sombrear y elegimos nuestros tres colores

y listo!! nuestra presentación de nuestro solido de revolución totalmente a color.
